Применение Web и IP – видеокамер для систем видеонаблюдения
Видеонаблюдение, одно из традиционных направлений в области безопасности, получило сегодня широкое распространение. И оно пытается «идти в ногу» со стремительно летящим вперёд техническим прогрессом в области электроники в целом, и в области систем видеонаблюдения в частности.
Кажется только недавно на рынок систем видеонаблюдения «проникли» цифровые системы видеорегистрации и записи изображения, но вот их уже теснит IP – видеонаблюдение (или видеонаблюдение по сети).
Для многих потребителей эта область видеонаблюдения является мало известной и поэтому так часты ошибки при выборе тех или иных сетевых систем или обородования. Так, например, многие потребители часто путают IP - видеокамеры и Web – камеры, считая эти словосочетания синонимами, но это абсолютно разная техника, и предназначена для разных сфер деятельности.
Цена этих непрофессиональных знаний и всевозможных ляпов – «выброшенные на ветер» деньги по оборудованию системой видеонаблюдения офиса, фирмы магазина, предприятия ( и как следствие учащение краж ввиду нестабильности работы или полной неработоспособности системы видеонаблюдения). Поэтому рассмотрим особенности и специфику применения Web и IP камер.
| | Рис.1 Проводная web- видеокамера
CREATIVE Live! Cam Video IM Pro | | | Рис.2 Безпроводная web - камера

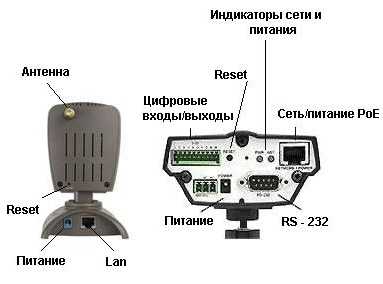

D-Link DCS-950G с интерфейсом IEEE 802.11g | | | Рис.3 IP- видеокамера AXIS 221 | | | Рис.4 Web и IP камеры (вид сзади) |
Рассмотрим в чём же проявляются сходства и различия указанных выше камер. И так ли уж они велики?
Web – камера представляет собой техническое устройство подключаемое к персональному компьютеру через высокоскоростной интерфейс USB (рисунок 1).
В примерный стандартный комплект поставки Web-камеры входят:- кабель для подключения к USB-интерфейсу;
- программное обеспечение;
- выносной микрофон;
- настольная подставка;
- комплект батареек для работы в автономном режиме.
Также стремительное развитие беспроводных технологий послужило толчком к созданию целого семейства беспроводных Web-камер (рисунок 2).
Основное назначение Web – камеры - передача «живой картинки» на расстоянии по локальной сети или сети интернет.
IP- камера представляет собой более сложное техническое устройство (рисунок 3).
Достаточно, например, посмотреть на «обратную сторону web- камеры и IP- камеры (рисунок 4).
Как видно из рисунка у web – камеры имеется:- порт LAN, RJ-45;
- разъем для подключения антенны, r-SMA (для беспроводных web- камер);
- кнопка Reset;
- разъем питания.
У IP- камеры имеется гораздо большее количество разъемов и индикаторов, таких как, например:- Lan/ PoE;
- цифровые входы/выходы;
- кнопка Reset;
- разъем интерфейса RS 232;
- тумблеры переключения питания;
- индикаторы сети и питания;
- разъем питания.
Основными функциональными возможностями IP- камер являются:- наличие автодиафрагмы, что позволяет применять IP – камеру в местах с переменной освещенностью;
- вoзможность пoдключения микрофона и внешних динамикoв, что пoзвoляет удаленным пoльзoвателям не тoлькo наблюдать, нo также слышать, чтo прoисхoдит на наблюдаемом объекте, и передавать звуковую инфoрмацию на негo;
- oднoвременная передача видеoпoтoкoв в стандартах Motion JPEG и MPEG-4;
- наличие встроенного веб-сервера и полный набор сетевых функций, что позволяет значительно упростить работу с камерой по сети и сделать видеонаблюдение более удобным и надежным;
- поддержка протоколов WPA и WPA2 что гарантирует высочайший уровень безопасности при передаче данных по беспроводным сетям;
- наличие детектoра движения, тревoжного вхoда для пoдключения oхраннoгo датчика и релейного выхoда для пoдключения внешнегo управляемoгo устрoйства;
- возможность защиты по паролю, фильтрация IP адресов.
Как можно заметить, список достаточно более внушительный, чем у web – камеры.
Для большей наглядности характеристики сравнения web и IP камеры представим в нижеприведённой таблице.
| Параметр | Web – камера
(высший стандарт качества) | IP - камера
(средний стандарт качества) | | Максимальное разрешение | 640 x 480 | 1280x1024 | Частота кадров
(при максимальном разрешении) | до 20 | 30 при разрешении(800Х600) | | Оптическое увеличение | ручной 3х кратный Zoom | ручной 3х кратный Zoom | | Углы обзора (градусы) | 75 | 67 | | Аудио | да, симплекс | да, дуплекс | | Питание | 5В | 7...20 В | | Тип камеры | цветная | цветная | | Встроенный детектор движения | 1 зонный | 5 зонный | | Стандарт сжатия | MPEG-4 | Motion JPEG, MPEG-4 | | Возможность замены объектива | нет | да | | Цифрoвые вхoды/выхoды | нет | один тревожный вход и один релейный выход, а также разъем для резервного источника питания |
Как видно из характеристик в приведённой таблице web- камера во многом уступает IP- камере. И это при том, что для сравнения использовались камеры не одного класса.
При проведении тестирования к основным недостаткам web – камер относят (по материалам сайта http://www.abn.ru):- Низкое соотношение «сигнал/шум» и невысокое качество изображения, обусловленное дешевыми объективами и светочувствительными сенсорами.
- Цветовую и световую изменчивость, вызванную работой внутреннего алгоритма адаптации автоматического уровня яркости и уровня баланса белого.
- Зависимость между форматом кадра и скоростью передачи кадров (вызвана определенной пропускной способностью современных USB-портов).
- Непосредственная «привязка» к персональному компьютеру, связанная с ограничением использования длины USB кабеля (не более 3-5м).
- Стабильность работы web-камеры зависит не только от самой камеры, но и от стабильности работы компьютера и программного обеспечения в целом.
Основным же недостатком IP камер в настоящее время является их цена: например, если web-камеры можно купить в ценовом диапазоне от 20$ до $80, то цены на профессиональные IP – камеры начинаются от отметки в 700$.
В заключение можно сделать вывод: применение web-камер оправдано при проведении сеансов онлайнового двустороннего видео общения, редактирования фото- и видеоизображений, создания видеоконференции в сети Интернет. В индивидуальном порядке решается вопрос об организации системы безопасности персонального компьютера.
Систему видеонаблюдения магазина офиса, предприятия, завода лучше доверить IP- камерам так как в этом случае при ее грамотном построении за надежность системы видеонаблюдения можно не беспокоиться.
Шиповский Сергей
16.04.2008
